講解工字鋼電纜滑車安裝標準
HC型系列工字鋼電纜滑車裝置用于移動供電機械在移動中電纜的懸吊與移動，已廣泛應用于各類起重機械中。工字鋼電纜滑車該裝置具有結構堅固。移動靈活。安全可靠等優點。GHC型滑車由牽收引滑車、電纜滑車、終端滑車三部分組成，牽引滑車跟隨移動機械導纜（牽引）裝置，每個移動機械配1個，隨移動機械往返運行。中間電纜滑車將電纜懸掛在工字鋼軌道范圍內隨牽引滑車移動，兩端并裝有緩沖撞頭，滑車視移動長度不同而定數量。終端滑車固定在工字鋼導軌末端，一般每個移動機械設置1個。工字鋼電纜滑車該系列滑車分Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五種型號，如用戶采用12#、14#、16#或更大號數工字鋼，可在訂貨時注明，本廠可成套供貨。
工字鋼滑車介紹
HC型工字鋼滑車系列為起重機小車供電的一種導電形式，工字鋼滑車由走輪、支架、托板組成，將軟電纜固定在托板上，由牽引架與電纜滑車同步，從而實現小車供電目的。
HC系列工字鋼滑車分為中載荷型、重載荷型、和輕載荷型，工字鋼滑車因此滑車走輪為Ф80、Ф63、Ф50的三種，承載能力≤50∽150kg，每類按托板層數分為單層、雙層、三層，每類中有三種形式，工字鋼滑車首端為電纜牽引車，終端為固定掛線架，中間為電纜滑車。
GHC型系列工字鋼電纜滑車說明
1、工字鋼滑車固定掛線架安裝好后，后邊應掛一擋板。
2、調整牽引頭，工字鋼滑車使小車在整個行程中不碰牽引孔的上下邊緣為好。
3、電纜長度為起重機跨度的1.2倍加8米。
4、調整牽引鋼絲繩，工字鋼滑車使其長度小于同節電纜長度，運行時由牽引鋼絲繩受力。
5、工字鋼滑車當電纜直徑不等時，電纜夾間應墊以軟橡皮， 使其外徑基本相同，以便將電纜夾緊。
6、布電纜時，應考慮兩面電纜托板受力均衡。
7、當電纜滑車為二層，三層時，要求相同。
8、工字鋼滑車裝置上的雙墊圈為調整墊圈，當導軌不合適時，把墊圈放在固定板的內側，以調整軌距的寬窄，出廠時按導軌為I 100*68*4.5、I 120*74*5、I140*80*5、I 160*88*6制造。非標滑車按圖紙加工制作。
IH型工字鋼滑車
IH型系列工字鋼滑車裝置用于移動供電機械在移動中電纜的懸吊與移動，已廣泛應用于各類起重機械中。該裝置具有結構堅固。移動靈活。安全可靠等優點。
IH型滑車由牽收引滑車、電纜滑車、終端滑車三部分組成，牽引滑車跟隨移動機械導纜（牽引）裝置，每個移動機械配1個，隨移動機械往返運行。中間電纜滑車將電纜懸掛在工字鋼軌道范圍內隨牽引滑車移動，兩端并裝有緩沖撞頭，滑車視移動長度不同而定數量。終端滑車固定在工字鋼導軌末端，一般每個移動機械設置1個。
該系列滑車分Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五種型號，如用戶采用12號、14號或更大號數工字鋼，可在訂貨時注明，本廠可成套供貨。

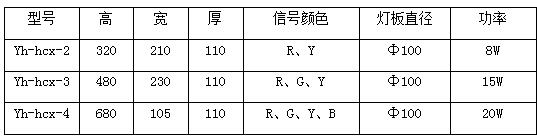

Yh-hcx滑觸線三相電壓信號指示燈功能特點
Yh-hcx滑觸線專用ABC三相電壓指示燈是專門用于實時監視行車、吊車等用電設備的三相電源的信號指示，可以避免因用電設備電源的缺相而引起的**后果，是燈泡指示的*佳替代產品。
產品別稱：滑線指示燈,滑觸線指示燈 ,滑觸線指示器,天車指示燈,行車指示燈，三相電源指示燈，LED滑觸線指示燈，滑觸線信號燈，行車信號燈
●Yh-hcx-2型滑觸線電壓信號燈硬件說明：
本產品采用進口超高亮度LED發光管芯組成紅、黃二色發光源，可視距離大于50米，信號燈具有發光效率高、壽命大于十萬小時、功耗低省電、安裝維修方便等優點。外殼采用專用型材及靜電粉末技術工藝、外觀美觀精致；燈體可作90℃旋轉，具有IP56防護等級，可安裝在室外。
● Yh-hcx-2型滑觸線電壓信號燈技術參數：
◇ 工作電壓：AC-380V、220V
◇ 電源頻率：40HZ-80HZ
◇ 使用方式：連續
◇ 功率：8-20W
◇ 進線電料函孔徑G3/4″
◇ 重量：3kg
◇ 接線方式：Y接法
◇ 防護等級：IP56
● Yh-hcx-3型滑觸線電壓信號燈硬件說明：
產品高亮度LED發光管芯組成紅、黃、綠三色發光源，可視距離大于50米，信號燈具有發光效率高、壽命大于十萬小時、功耗低省電、安裝維修方便等優點。外殼采用專用型材及靜電粉末技術工藝、外觀美觀精致；燈體可作90℃旋轉，具有IP56防護等級，可安裝在室外。
● Yh-hcx-3型滑觸線電壓信號燈技術參數：
◇ 工作電壓：AC-380V、220V
◇ 電源頻率：40HZ-80HZ
◇ 使用方式：連續
◇ 功率：8-20W
◇ 進線電料函孔徑G3/4″
◇ 重量：5kg
◇ 接線方式：Y接法
◇ 防護等級：IP56
● Yh-hcx-4型滑觸線電壓信號燈硬件說明：
產品高亮度LED發光管芯組成紅、黃、藍、綠四色發光源，可視距離大于50米，信號燈具有發光效率高、壽命大于十萬小時、功耗低省電、安裝維修方便等優點。外殼采用專用型材及靜電粉末技術工藝、外觀美觀精致；燈體可作90℃旋轉，具有IP56防護等級，可安裝在室外。
● Yh-hcx-4型滑觸線電壓信號燈技術參數：
◇ 工作電壓：AC-380V、220V
◇ 電源頻率：40HZ-80HZ
◇ 使用方式：連續
◇ 功率：8-20W
◇ 進線電料函孔徑G3/4″
◇ 重量：7kg
◇ 接線方式：Y接法
◇ 防護等級：IP56
